Стеллажи для склада

Складской или паллетный стеллаж представляет из себя систему хранения товаров на паллетах в рядах на нескольких ярусах. Основным назначением стеллажа является максимально эффективное использование вертикального пространства внутри помещения/сооружения.

Паллетный стеллаж является безопасным и эффективным средством для хранения и обработки товаров и материалов, находящихся в коробках, ящиках и контейнерах, внутри помещений складского типа. Промышленные стеллажи не могут быть использованы для хранения и обработки сыпучих материалов без упаковки. Стеллажные системы широко применяются в складах для получения оптимизации хранения на минимальной инфраструктурной площади, т. е. они увеличивают плотность размещения товаров на складе.

Правильное использование стеллажей позволяет оптимизировать работу склада благодаря сокращению времени на обработку заказов. Кроме этого, паллетные стеллажи позволяют сократить количество трудоемких ежедневных операций, поскольку товары и материалы можно легко размещать и перемещать внутри складского помещения.

При этом практически нет ограничений по типу товаров и материалов, которые могут храниться на паллетных стеллажах. Ограничения касаются только наличия безопасной упаковки и веса, который не должен превышать несущей способности стеллажа. Существуют различные виды паллетных стеллажей: они отличаются между собой по внешнему виду, устройству, размерам и допустимой несущей способности. Правильный выбор подходящего паллетного стеллажа имеет критически важное значение для безопасности ежедневных операций.

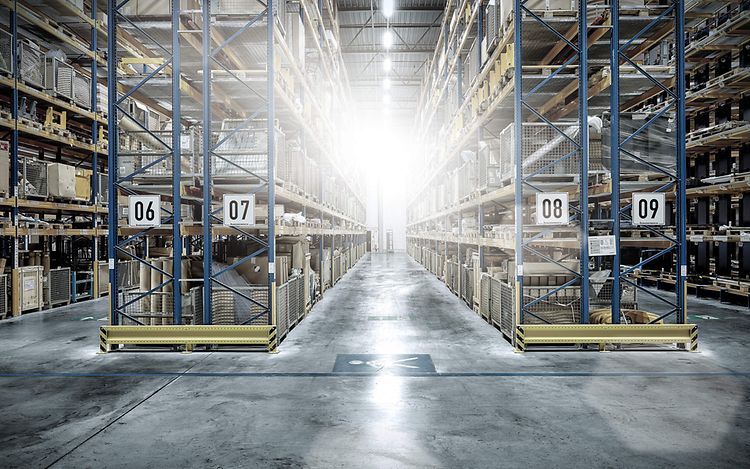

Стандартный паллетный стеллаж представляет из себя конструкцию, позволяющую хранить товары и материалы на горизонтальных рядах (полках), расположенных в несколько ярусов. По сути складской стеллаж представляет из себя набор усиленных полок. На самом деле промышленный стеллаж скрывает в себе гораздо больше ключевых элементов конструкции, чем открыто для обозрения: опорные балки, стойки, раскосы (горизонтальные или диагональные), опоры для паллет, настилы.

Наилучшим образом полезный объем промышленных стеллажей используется, когда для их обслуживания применяются вилочные погрузчики Jungheinrich или другая складская техника, способная поднимать, перемещать, толкать, тянуть или иным образом менять местоположение упакованных товаров (включая отдельные паллеты) и материалов. Паллетные стеллажи легко адаптируются к грузам различных формы и размеров, поскольку отдельные полки можно приподнять или опустить, предоставляя операторам широкий выбор возможностей. При необходимости также можно изменить площадь основания паллетного стеллажа: увеличить или придать ей другую форму, в зависимости от текущих потребностей. Высоту стеллажа также можно изменить, однако эти изменения не должны превышать допуски по безопасной несущей способности конструкции.

Наиболее широко для хранения паллет используются стеллажи с возможностью изменения конфигурации. Предлагаемая нами линейка регулируемых паллетных стеллажей включает стандартные стеллажи, стеллажи для узких проходов, а также полностью оцинкованные стеллажи. Балки стеллажей могут быть как П-образного профиля, так и коробчатого сечения, в зависимости от предполагаемой несущей способности. Конструкция всех наших стеллажей предварительно оговаривается с клиентами. Производство начинается только после изучения всех требований и завершения согласований.

Монтаж складских стеллажей любого типа происходит в два этапа. Каждый этап имеет важное значение, поэтому все операции должен выполнять только квалифицированный персонал. Первый этап монтажа заключается в подготовке и анализе существующей инфраструктуры. На этом этапе наши монтажники определяют наиболее безопасные и эффективные способы монтажа стеллажей выбранного типа. Анализ учитывает многочисленные переменные факторы, такие как пригодность напольного покрытия, интенсивность эксплуатации помещения и оборудования и т.п. Только после того, как наши инженеры подтвердят возможность проведения монтаж, начинается фактическое возведение конструкции стеллажей.

Паллетные стеллажи должны быть установлены и закреплены в соответствии с нашими строгими требованиями. Сооружение стеллажей начинается с возведения рам. Рамы состоят из стоек, распорок и опорных плит. После завершения установки рамы крепятся к полу с помощью опорных плит и крепежа. Затем устанавливают стеллажные балки (горизонтальные перекладины). Стеллажные балки вставляются в специальные прорези и крепятся к стойкам различным образом, в зависимости от типа стеллажа и допусков по его несущей способности. На завершающем этапе на стеллажи укладывают настил (обычно деревянный или металлический), при этом выбор типа настила зависит от особенностей стеллажа.

Как и любое другое промышленное оборудование, стеллажная система, если она эксплуатируется в пределах предписанных допусков, обеспечивает необходимый уровень безопасности для персонала, оборудования и материалов, находящихся на хранении. Прежде всего для обеспечения безопасной эксплуатации промышленных стеллажных систем операторы должны строго соблюдать разработанные нами требования техники безопасности. Инструкции по технике безопасности содержат важные сведения по допустимой грузоподъемности каждого элемента конструкции стеллажа (которые нельзя превышать ни при каких обстоятельствах), описание правильного размещения и извлечения тяжелых или негабаритных грузов, а также указания по различным способам применения подъемно транспортного оборудования для обслуживания паллетных стеллажей.

Отдельные стеллажные системы имеют ограниченный срок эксплуатации, который нельзя превышать. Некоторые варианты исполнения паллетных стеллажей допускают подбор заказов вблизи опорного уровня. В некоторых случаях это происходит в непосредственной близости от работающего подъемно-транспортного оборудования, поэтому строгое выполнение указаний по эксплуатационной безопасности имеет первостепенное значение для предотвращения несчастных случаев. Следует регулярно проверять состояние и проводить обслуживание паллетных стеллажей, чтобы гарантировать их эксплуатационную безопасность. Практика своевременного обслуживания, опирающаяся на регулярные проверки, позволяет обнаружить и устранить любые нарушения, касающиеся техники безопасности, поскольку необходимый ремонт или внесение конструктивных изменений могут быть выполнены без риска возникновения несчастных случаев.

Есть три основных типа повреждений паллетных стеллажных систем: структурные, химические и механические (вызванные внешним воздействием). Наличие (или отсутствие) всех или нескольких типов повреждений в вашем стеллажной системе зависит от продолжительности ее эксплуатации, расположения и особенностей использования. Очевидно, что паллетный стеллаж, установленный на открытой площадке, будет подвержен таким незначительным повреждениям, как ржавчина, обесцвечивание. Регулярное проведение технического обслуживания позволяет легко избежать подобных проблем.

Структурные повреждения являются главной проблемой: структурная целостность полок для паллет может быть нарушена в результате ударов и столкновений с подъемно-погрузочным оборудованием, а также вследствие избыточной нагрузки и старения. В настоящее время мы предлагаем различные типы пассивной защиты: барьерное ограждение, ударопоглощающие барьеры и т. п., которые позволяют предотвратить появление структурных разрушений. Ограниченное количество расположенных в стратегически важных местах противоударных барьеров представляет из себя надежную защиту. В случае старения исправят ситуацию только замена и ремонт изношенных элементов.

В зависимости от сферы вашей деятельности стеллажи также могут подвергаться химическим повреждениям; утечки или разливы кислот и других агрессивных материалов могут привести к ослаблению некоторых элементов конструкции стеллажа. Поэтому мы используем средства химической обработки для защиты как металлических деталей стеллажей, так и компонентов, изготовленных из композитных материалов.

Отдельные системы промышленных стеллажей допускают внесение изменений в конфигурацию после завершения монтажа. Масштабы модификации паллетных стеллажей в таком случае зависят от типа самой системы, ее размеров и высоты, а также от наличия дополнительных элементов и вспомогательного оборудования. Мы оказываем консультации по вопросам внесения изменений в конструкцию стеллажей силами клиента, а также можем направить для этого собственных специалистов. Как всегда, нашим основным приоритетом является безопасность, поэтому внесение любых структурных изменений в стеллажную систему должно проводиться в пределах рекомендованных допусков.

Как правило, полки и горизонтальные балки большинства стеллажных систем не являются жестко закрепленными. Вам обязательно следует проконсультироваться с нашими специалистами, если нужно изменить схему установки несущих элементов, добавить или перенести в другое место межстеллажные проходы. Внесение изменений в конфигурацию паллетного стеллажа может также повлечь за собой изменение его несущей способности. Процедура внесения изменений в компоновку или конфигурацию паллетного стеллажа также может стать хорошей возможностью для тщательной проверки состояния компонентов стеллажа, чтобы наверняка знать текущий уровень эксплуатационной безопасности.

Несущая способность паллетного стеллажа зависит от большого количества важных факторов, в том числе от того, какой тип стеллажной системы находится в эксплуатации. Наши специалисты, опираясь на результаты анализа состояния некоторых компонентов стеллажей и их основные характеристики, проведут для вас расчеты (с точностью до нескольких процентов) несущей способности отдельной стеллажной системы. Например, они учитывают: ширину секций стеллажей, тип балок секций (П-образный профиль или коробчатое сечение), фактическую глубину балки, размер лицевой поверхности балки, размер рам стеллажа, расстояние между соседними балками по вертикали и сечение рамы (режим работы вертикальной стойки). Также важно учитывать несущую способность плит бетонного настила, на которые опирается стеллаж, поскольку это влияет на общую несущую способность системы. Общие рекомендации по безопасной допустимой нагрузке для стандартной паллетной полки основаны на максимально допустимой нагрузке / массе груза, размещаемого на паре балок, и составляющей 4 тонны; однако стандартная нагрузка для одной позиции для паллеты составляет 2 тонны.

В настоящее время мы предлагаем три различных типа рам для паллетных стеллажей: стандартная, средней грузоподъемности и усиленная.

Каждая из рам рассчитана на различную нагрузку, при этом усиленная, естественно, является самой прочной из трех. Компания Jungheinrich рассчитывает несущую способность стеллажей на этапе проектирования, а затем гарантирует точность своих расчетов на этапе эксплуатации. В некоторые наши паллетные стеллажные системы могут быть внесены изменения путем установки усиленных конструктивных элементов, после чего они способны выдержать повышенные нагрузки.

Мы руководствуемся простым принципом: правильная высота — это безопасная высота. При определении максимально допустимой высоты складского стеллажа необходимо учитывать существующую инфраструктуру, тип стеллажной системы, размеры и высоту подъема эксплуатируемого подъемно-погрузочного оборудования, несущую способность паллетной стеллажной системы и массу отдельных единиц груза.

Максимальная высота стеллажей также может быть ограничена физической высотой складского помещения, а также особенностями противопожарной системы и другого оборудования, размещаемого на потолке и крыше. Размеры и высота подъема подъемно-погрузочного оборудования, эксплуатируемого по месту установки стеллажа, также служат ограничительными факторами для максимальной высоты стеллажа: верхний ярус чрезмерно высокого стеллажа будет недоступен для подобного оборудования. Высота подъема стандартных вилочных погрузчиков составляет 10 м, в то время как специализированные узкопроходные штабелеры с боковыми вилами способны поднимать грузы на высоту 16,5 м. Тип грузов, размещаемых на хранение, также влияет на высоту паллетного стеллажа. Часто используемые, тяжелые или негабаритные грузы удобнее хранить на небольшой высоте, что снижает необходимость в стеллажах большой высоты. Важное значение при определении безопасной и оптимальной высоты паллетного стеллажа также играет несущая способность пола склада.

Мобильные паллетные стеллажи — одна из самых рациональных и эффективных стеллажных систем из предлагаемых на рынке. Название стеллажной системы предполагает, что она не зафиксирована на одном месте и ее можно перемещать. Основным назначением мобильных стеллажей является увеличение вместительности склада, а также снижение полезного объема, занимаемого инфраструктурой. В зависимости от типа привода, мобильный стеллаж также может называться «моторизованным паллетным стеллажом». По общему мнению, хорошо спроектированный мобильный стеллаж позволяет увеличивать вместимость склада на 50 % на одной и той же площади.

Мобильный стеллаж «создает» дополнительные места для хранения за счет трансформации межстеллажных проходов со статичным доступом в продуктивное пространство для хранения. Проще говоря, мобильные стеллажные системы могут объединяться в блоки (без межстеллажных проходов), а затем разъединяться, когда потребуется доступ для размещения или извлечения грузов. Мобильные стеллажи перемещаются на усиленных катках вдоль рельсов, установленных на полу, подобно тележкам поездов. Таким образом стеллаж смещается в сторону по рельсам. Для работы вилочного погрузчика с мобильным стеллажом ему нужен линейный зазор между вилами около 3,5 м. Данная система идеально подходит для складов с плотным размещением грузов. Как правило, коэффициент использования мобильных стеллажей составляет около 90 %. Данная система широко используется в охлаждаемых хранилищах.

Стеллажи въездного типа (иногда именуемые стеллажами проездного типа) представляют из себя паллетную стеллажную систему, которая обеспечивает непосредственный доступ вилочных погрузчиков внутрь стеллажной системы (к отдельным рядам, называемым в данном случае «отсеками»). Отличия между паллетными стеллажными системами «въездного» и «проездного» типа заключаются в наличии или отсутствии выезда с противоположной стороны проезда/отсека. Паллетная стеллажная система въездного типа подходит для реализации метода LIFO (получен последним, выдан первым) или FILO (получен первым, выдан последним).

Паллетная стеллажная система въездного типа подходит для реализации метода FIFO (получен первым, выдан первым), поскольку в ней имеются вход и выход с противоположной стороны. Данные паллетные стеллажные системы отличаются максимальным коэффициентом использования доступного пространства склада, так как их стандартная высота достигает 11 м. Для паллетных стеллажных систем как въездного, так и проездного типа мы рекомендуем использовать напольные рельсы: для защиты паллет и техники во время размещения/извлечения грузов и движения. Паллетные стеллажные системы въездного типа являются хорошим решением для размещения тяжелых поддонов и целых партий товаров.

Для эффективного использования стеллажной системы данного типа не требуется специализированное подъемно-погрузочное оборудование. Паллетные стеллажные системы как въездного, так и проездного типа позволяют повысить вместимость складского помещения на 60–80 % по сравнению с вместимостью стандартных паллетных стеллажных систем.

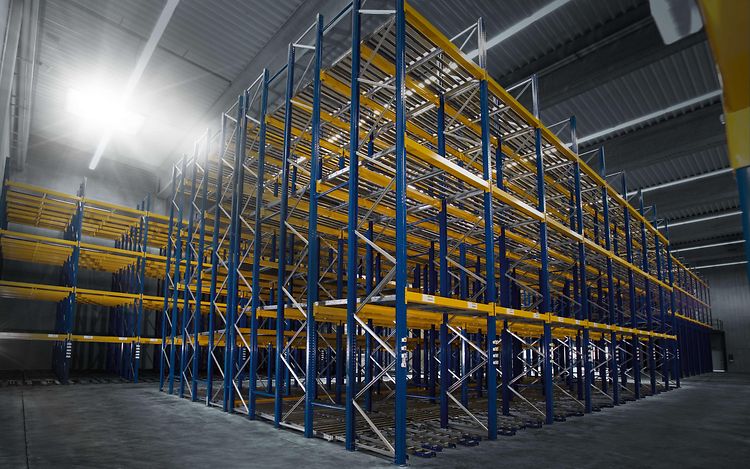

Среди всех современных конфигураций стеллажных систем гравитационные паллетные стеллажи являются одними из самых эффективных с точки зрения занимаемого полезного объема и экономии времени. Гравитационный паллетный стеллаж оптимизирует как занимаемую площадь, так и объем склада. Стеллажи данного типа обеспечивают удобный доступ для подъемно-погрузочного оборудования любого типа. В гравитационных стеллажах паллеты последовательно размещаются в продольном направлении. Паллеты опираются на колеса, вращающиеся в направляющих рельсах или беговых дорожках, и последовательно размещаются в стеллаже и извлекаются из него. Полки данных стеллажей размещены под наклоном, чтобы поддоны возвращались в положение извлечения под действием силы тяжести. Это означает использование всей глубины стеллажа и, соответственно, увеличение его вместимости.

Гравитационные стеллажи рассчитаны на размещение четырех поддонов в одном канале. Когда оператор погрузчика извлекает одну или две паллеты из одного канала, оставшиеся паллеты скатываются вперед под действием силы тяжести. В гравитационных паллетных стеллажах реализован принцип FILO (получен первым, выдан последним) размещения грузов, поскольку отсутствует фронтальный доступ к паллетам, размещенным в конце канала. Данная система применяется только для хранения отдельных паллет. Коэффициент использования объема складского помещения достигает 85 %.

Подбор складской техники подходящего типа и размера для определенной стеллажной системы имеет важное значение для безопасного и эффективного выполнения ежедневных операций.

Техника для склада обычно подразделяется на три основные категории: по типу привода, по механизму подъема/грузоподъемности и по высоте подъема.

Подбор наиболее подходящей для вас модели требует не только тщательных экономических расчетов, но и расчета целесообразности. По типу привода вилочные погрузчики подразделяются на погрузчики с ДВС, и электрические погрузчики. В настоящее время на рынке шире всего представлены стандартные складские вилочные погрузчики, промышленные узкопроходные штабелеры с боковыми вилами, самоходные штабелеры и ричтраки.

Выбор подходящего типа техники зависит от потребностей вашего бизнеса. Каждый из вышеперечисленных типов имеет свои преимущества и особенности. При выборе немаловажно учитывать текущие расходы и расходы на техническое обслуживание. Кроме того, эффективность использования складской техники зависит от высоты подъема: она должна соответствовать высоте паллетной стеллажной системы. Специалисты Jungheinrich смогут подобрать вам технику, которая сможет осуществлять все необходимые операции со стеллажной системой.
